Ring Lock állványelemek: Alkatrészek specifikációi, tűrések és vásárlási útmutató

Három konténer gyűrűzáras állvány érkezett egy hétfőn. Szerdára a helyszíni személyzet kettőt elutasított – nem azért, mert vékony volt az acél vagy a horganyzás foltos volt, hanem azért, mert a főkönyvi pengék nem fértek bele a már a helyszínen lévő szabványok rozettáiba. Papíron "ugyanaz a rendszer". A kézben selejt volt.

Ez a gyűrűzáras állványalkatrészek vásárlásának napi valósága. A rendszer univerzálisnak tűnik, de a geometria szabadalmaztatott: a rozettatávolság, a résszélesség, a pengeprofil és az ékvastagság gyártónként eltérő, ill. két különböző ellátási lánc részei ritkán záródnak egymáshoz . A kompatibilitás megelőzi az árat és az átfutási időt. Az alábbiakban részről alkatrészre tekintjük át, hogy mit csinálnak az egyes komponensek, melyik méret határozza meg, hogy illeszkedik-e, és mit kell ellenőrizni a beszerzési megrendelés aláírása előtt.

Ring Lock állványelemek egy pillantásra

A gyűrűs zárkeret hét funkcionális csoportból áll össze. A beszállítók külön árulják őket, és mindegyiknek ugyanabból a geometriacsaládból kell származnia.

A kötőelemekkel, létrákkal és lábujjakkal együtt ezek a csoportok alkotják a teljes anyagjegyzéket – feltéve, hogy minden sort egy gyártó rozettamintája alapján rendelnek.

Tűzihorganyzott gyűrűzáras állványzat nehéz infrastruktúrákhoz Moduláris gyűrűs zárrendszer rozetta stílusú ékreteszeléssel, Q345B acél, tűzihorganyzott felülettel és 8-utas csatlakozásokkal a híd és az ipari alátámasztáshoz. Termék megtekintése →

Függőleges szabványok: A rozettaköz beállítja a teljes rácsot

A függőleges szabvány a teherhordó elem. A közös gyűrűzár mérete a 48,3 mm külső átmérő 3,2 mm-es fallal Q355B acélból, egyik végén csappal a toldáshoz és fix időközönként hegesztett rozettákkal. A nehéz támasztékos változatok akár 60,3 mm-es csőre emelhetők.

A legtöbb rendszeren a rozetta osztása 500 mm, a szabványos hosszak 0,5 m-től 3,0 m-ig terjednek 500 mm-es lépésekben. Ez az egyetlen szám határozza meg minden főkönyv hosszát, minden merevítő méretét, minden deszka távolságát és minden emelés magasságát. Változtassa meg a modult, és az egész katalógus megváltozik vele.

Mit kell mérni, amikor az első raklap leszáll

• A rozetta osztása hegesztési varratközéppontok között mérve, nem a cső végétől.
• A rés szélessége és a penge vastagsága együtt – a 10 mm-es rés 9,5 mm-es pengével laza csatlakozást jelent.
• A cső átmérője és falvastagsága tolómérővel; A 48,0 mm-es csövet gyakrabban adják el 48,3 mm-esként, mint bárki elismerné.
• Csaphossz és csapfurat helyzete, mert egy rövid csap a toldást dekoratív illesztéssé alakítja.

Főkönyvek, ékek és rozetták: a kapcsolat hordozza a terhelést

A gyűrűs zárkönyv nincs csavarozva. Kovácsolt pengéje a rozetta résébe esik, és egy ékcsapot hajtanak le, hogy rögzítse: egy kalapácsütés, nincs laza csatlakozó. A rozetta általában hordozza nyolc rés 45 fokban , így a főkönyvek derékszögben találkoznak, a zárójelek pedig átlósan futnak le ugyanabból a csomópontból.

A szabványos rekeszhosszak 0,73, 1,09, 1,40, 1,57, 2,07, 2,57 és 3,07 m, a legelterjedtebb munkakonfiguráció a 2,07 m-es, 2,0 méteres emelővel rendelkező rés. A gyűrűzár csak az egyik a négy fő állványrendszer-család ; a többiek osztják a moduláris ötletet, de magát a csomópontot csak a gyűrűzár szabványosítja. Az ékek fogyóeszközök, ezért inkább rendeljen 5–8%-os alkatrészt, nehogy a felső emelőnél fedezze fel a hiányt. Ellenőrzéskor nézze meg a penge-cső hegesztést – az öntött pengék megrepednek a vállnál, a kovácsolt pengék először meghajlanak, és még azelőtt észrevehetők, hogy meghibásodnának.

Átlós merevítők: Az a rész, amely megtartja a Bay Square-t

Két szabvány és két főkönyv alkot egy zsanért. A merevítő az, ami háromszögletű szerkezetté alakítja. A merevítők általában 48,3 x 2,5 mm-es cső, rögzített vagy elforgatható fejekkel, amelyek a rés szélességéhez és az emelési magassághoz igazodnak – a 2,07 x 2,0 m-es merevítő nem illeszkedik a 2,57 m-es merevítőhöz.

A tervezési gyakorlat általában a teljes merevítés az alsó emelésben, majd a merevítések időközönként az egyes oldalakon, a sík merevítés a kötés szintjén. A pontos minta a tervező rajzához tartozik, de az a rész, ami elromlik, általában a sorrend: számlálták a főkönyveket, elfelejtették a kapcsokat.

• Győződjön meg arról, hogy a merevítő illeszkedik a rés hosszához és az emelési magassághoz is, nem csak a merevítőhöz.
• Ellenőrizze a fej csap átmérőjét a rozetta nyíláshoz képest; az alulméretezett csapok rezegnek ki.
• Hajtott csövek visszautasítása – egy 20 mm-es íj kihúzza a nyílást a csőből, miközben azt lezárják.

Jack alapok, U-fejek és a terhelési útvonal alja

Az állítható alapemelő egy tömör csavar, általában 38 mm átmérőjű és 600 mm hosszú, 150 x 150 x 8 mm-es lemezhez hegesztve, nagyjából 300 mm használható beállítással. Ez a beállítás a szintezéshez, nem pedig a keret meghosszabbításához való: a kapacitás csökken, ahogy a csavar kinyúlik, ezért tartsa röviden a szabad menetet, és hordja a lemezt egy talplemezen, amely szétosztja a terhelést.

Ugyanez a logika érvényes a tetejére is. A 150 x 150 mm-es lemezekkel ellátott U-fejek a gerendákat és a zsaluzatot hordozzák, míg a villafejek a H20-as fagerendákat tartják a helyükön. Mindkettő egy szabvány tetejére vagy egy csapra esik, így a fejnek illeszkednie kell a csőhöz, nem csak a terheléshez. Szállításkor ellenőrizze a lemezhegesztést, görgesse fel a csavart egy sima felületre, hogy egyenes legyen, és utasítsa el a festett meneteket – a festék elrejti a repedéseket és beszorítja az anyát.

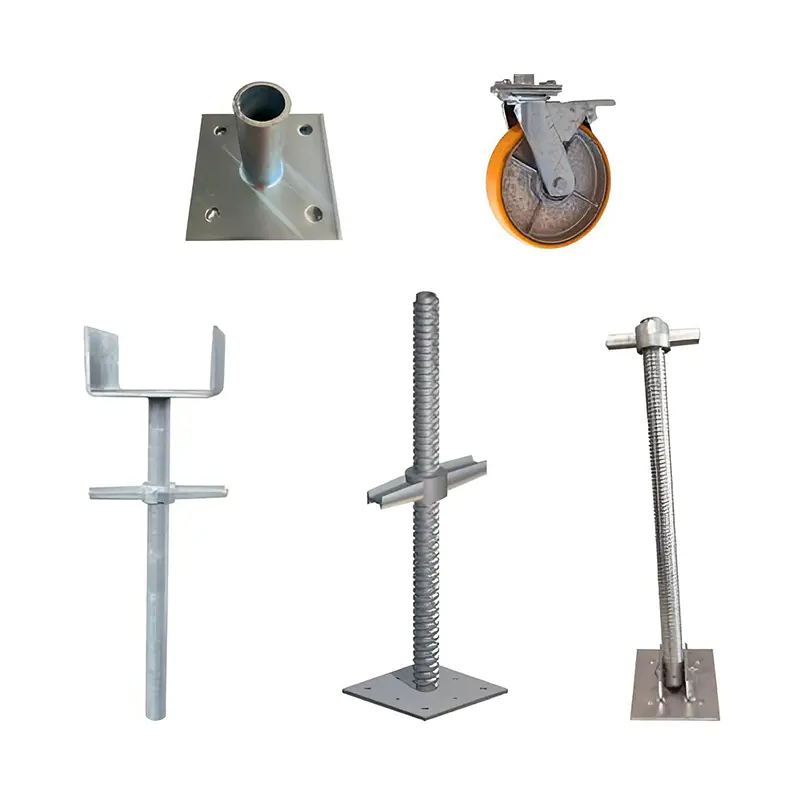

Állítható talpemelő az állványzathoz és a zsaluzat alátámasztásához A menetes talpemelő az egyenetlen talajt kiegyenlíti, 50-300 mm-t állítható, 50-100 kN-t tart, és illeszkedik tárcsazáras, zsaluzatos és szabványos állványrendszerekhez. Termék megtekintése →

Platformok, lábujjak deszkák és tartozékok A legtöbb rendelés elfelejti

Az acéldeszkák általában 320 mm szélesek, horgokkal, amelyek a főkönyvre ereszkednek, és egyenként 12-18 kg tömegűek, így kézi mozgatással éppúgy döntenek, mint szerkezetileg. A lábujjak 150 mm magasak; védőkorlát oszlopok és kettős csatlakozók alkotják az élvédelmet. Az oldalsó konzolok szabványok hozzáadása nélkül szélesítik ki a platformot, és valójában innen származik a gyűrűs zárrendszer termelékenységnövekedése.

Az átadást késleltető részek szinte soha nem a fő tagok. Ezek a kicsik: csapszegek, biztonsági kapcsok, gallérok, létraegységek, kötőelemek és villafejek. Készítse el az anyagjegyzéket tételenként, komponensenként egy sort, és a hiány megszűnik.

Villafejtámasz a zsaluzati bordákhoz és gerendákhoz A villafej a zsaluzat bordáit és gerendáit ±0,5 mm-es menetes beállítással, Q235/Q345 acéllal és tűzihorganyzott felülettel támogatja a nagyméretű zsaluzatokhoz. Termék megtekintése →

Acélminőség, horganyzás és tűrések: mit kell ellenőrizni szállításkor

Két rendelés egyformának tűnhet egy rakománylistán, és két év szabadban töltött év után nagyon eltérően viselkedhet. A minőség, a falvastagság és a felület szinte minden különbséget megmagyaráz.

A szabványok referenciapontokat adnak: EN 12810 és EN 12811 rendszerállványokhoz, BS 1139-5 az Egyesült Királyság piacán, a munkaállványokkal, amelyeket általában 3-as (200 kg/m²) vagy 4-es osztályú (300 kg/m²) terhelésre terveztek. A Hyson kijelenti, hogy állványgyártása következik ISO 9001, BS 1139 és EN 74 , AWS és EN eljárásokra történő hegesztéssel. Ezután ellenőrizze három fizikai dolgot: a falvastagságot a cső végén, az egyenességet a teljes hosszon, és a hegesztési fröccsenést a cső belsejében, amely az alatta lévő platformra letörik.

Gyűrűzár alkatrészek vásárlása: Rövid ellenőrzőlista rendelés előtt

1. Először ellenőrizze a rozetta geometriáját – a dőlésszöget, a résszélességet és a lapátvastagságot – a már a helyszínen lévő rendszerhez képest.
2. Malomtanúsítványokat és horganyzási vastagságjelentést kérjen, ne raklap fényképét.
3. Erősítse meg a minőséget részenként: szabványok és főkönyvek a Q355B-ben, deszkák és lábujjak gyakran a Q235-ben.
4. Szállítás előtt állapodjon meg az ékek, csapok és kapcsok tartalék arányáról, ne az első szállítás után.
5. Csomagolás és rakodás ellenőrzése: kötegek hossz szerint, konténerenként egy rakodási terv, súlya a számlához igazítva.

Ha inkább nem szeretné futtatni ezt az ellenőrző listát olyan beszállítóval szemben, amelyet soha nem auditált, küldje el rekeszméretét, emelési magasságát és terhelési osztályát és visszatérünk alkatrészlistával és rajzellenőrzéssel.

A gyűrűzáras állványelemek egyszerű tárgyak egy megbocsáthatatlan rendszerben. Hasonlítsa össze a geometriát, párosítsa a minőséget és a befejezést, és számolja meg az apró alkatrészeket ugyanabban a sorrendben – ez a három dolog dönti el, hogy a szállítmányt felállítják vagy visszaküldik.

A Hyson egy 15 000 m²-es üzemben gyárt gyűrűzáras állványokat és tartozékait Nantongban, Kínában, acélzsaluzatok és nehéz acélszerkezetek mellett, egy fedél alatt lézervágással, hajlítással és hitelesített hegesztéssel. Az alkatrészeket tűzihorganyzottan szállítják, és a beérkező rendeléseket a gyártás megkezdése előtt a vevő meglévő rozettamintájához hasonlítják. A tizenöt év tapasztalata és a nagy infrastrukturális vállalkozók hosszú távú ellátása elárul valamit a rajzirodáról – de továbbra is a rajzon szereplő specifikáció határozza meg a sorrendet.
