Mi az acélzsaluzás?

Mi az acélzsaluzat? Teljes útmutató építőipari szakemberek számára

Acél zsaluzat A frissen öntött beton formázására és alátámasztására szolgáló acélpanelekből, keretekből és merevítőkből készült ideiglenes vagy újrafelhasználható formarendszer, amíg a megfelelő szerkezeti szilárdságot el nem éri. A fa vagy rétegelt lemez alternatíváitól eltérően az acélzsaluzat kiváló méretpontosságot, meghosszabbított élettartamot és akár 100 kN/m²-es frissbeton nyomásnak is ellenálló képességet biztosít – így ez a preferált választás sokemeletes épületekhez, hidakhoz, alagutakhoz és ipari létesítményekhez.

Egyszerűen fogalmazva: ha állésó betonminőségre, sima felületkezelésre és egységenként 100 vagy többször újrafelhasználható alakítórendszerre van szüksége, az acélzsaluzat a mérnöki megoldás a projekt igényeire.

Az acélzsaluzati rendszer fő alkotóelemei

A komplett acél zsalurendszer több mint egy panelkészlet. Mindegyik komponens meghatározott szerkezeti szerepet tölt be:

Az egyes összetevők megértése segít a telephelyi mérnököknek kiválasztani a megfelelő rendszert az adott öntési nyomáshoz, az újrafelhasználási célhoz és a szerkezeti geometriához, amelyet a projekt igényeinek kielégítenek.

Állítható sapka zsaluzat: precíziós minden oszlopmérethez

Az egyik legpraktikusabb újítás a acél zsaluzat család az Állítható sapka zsaluzat oszlopokhoz. A szabványos oszlopformák merevek, ami azt jelenti, hogy csak egyetlen keresztmetszet méretéhez illeszkednek. Az állítható kupakrendszerek menetes csavarok és csúszópanelek beépítésével oldják meg ezt a problémát, amelyek lehetővé teszik a forma kitágulását vagy összehúzódását – vízszintesen és függőlegesen – a szerkezeti rajzokon meghatározott oszlopmagasságok és -szélességek érdekében.

Miért számít a beállíthatóság a helyszínen?

• Egyetlen állítható acéloszlop forma számos keresztmetszetet lefedhet, így nincs szükség több fix méretű panel vásárlására vagy bérlésére egy projekthez.
• Az állítható csavarokkal történő gyors beállítás kevesebb állásidőt jelent az öntések között – ez kritikus hatékonyságnövekedés az ismétlődő alaprajzú projekteknél.
• A merev acélkeret minden öntési ciklusban megtartja a pontos geometriát, így a sokemeletes épületben minden oszlop a tűréshatárhoz igazodik kézi korrekció nélkül.
• A különböző projekttípusok közötti újrafelhasználhatóság gazdaságilag vonzóvá teszi a rendszert a zsalukölcsönző cégek és a nagyvállalkozók számára egyaránt.

Az állítható sapkás zsaluzat különösen ajánlott kereskedelmi tornyokhoz, infrastrukturális munkákhoz és minden olyan projekthez, ahol az oszlop méretei padlónként vagy szakaszonként változnak.

Zéró szivárgásmentes betonzsaluzat: Miért nem alkuképesek a szoros illesztések?

A zsaluzati illesztéseknél a betonszivárgás az egyik leggyakoribb és legköltségesebb minőségi hiba az építkezéseken. A kiszivárgott cementpaszta felületi méhsejt képződik, gyengíti a szerkezeti elemet, és gyakran költséges foltozást vagy akár bontást és újraöntést igényel. A szivárgásmentes betonzsaluzati rendszerek ezt a problémát precíziósan megmunkált panelélekkel, egymásba illeszkedő ékcsatlakozásokkal és tömített kupakegységekkel oldják meg, amelyek minden csatlakozásnál megszüntetik a hézagokat.

Hogyan ér el az acélzsaluzat szivárgásmentes teljesítményt

Az acélpaneleket szűk mérettűréssel gyártják – ellentétben a rétegelt lemezzel, amely megduzzad, meghajlik és hézagokat hoz létre a nedvesség hatására. A szivárgást megakadályozó speciális tervezési jellemzők a következők:

• Lapos, megmunkált keretélek amelyek a panelek csatlakoztatásakor síkba illeszkednek, lezárják a hézagot, mielőtt bármilyen betonnyomást alkalmaznának.
• Erős zárrendszerek – ékcsapok, lapos kötőelemek és bilincsek – amelyek a teljes betonozás oldalirányú nyomása alatt tartják a panelek beállítását anélkül, hogy lehetővé tennék a panelek szétválását.
• Sarok és sapka egységek átfedő geometriával, amely lezárja az éleket és a véghelyzeteket, ahol két panel szögben találkozik.
• Acél homloklap merevsége amely még akkor is ellenáll a kidudorodásnak és deformációnak, ha a friss beton nyomása megközelíti a 60-100 kN/m²-t.

Vízvisszatartó szerkezetek – tartályok, tározók, gátak és föld alatti kamrák – esetében a szivárgásmentes teljesítmény nem esztétikai preferencia; ez strukturális és szabályozási követelmény. Az acélzsaluzat eredendő méretstabilitása standard megoldássá teszi ezeket az igényes alkalmazásokhoz.

Acélzsaluzat vs. fa és alumínium: gyakorlati összehasonlítás

Az ismétlődő szerkezeti elrendezésű közepes és nagy projekteknél az acélzsaluzat következetesen a legalacsonyabb öntési költséget nyújtja, ha a projekt teljes életciklusát vesszük figyelembe.

Az acélzsaluzat típusai és legjobb alkalmazásaik

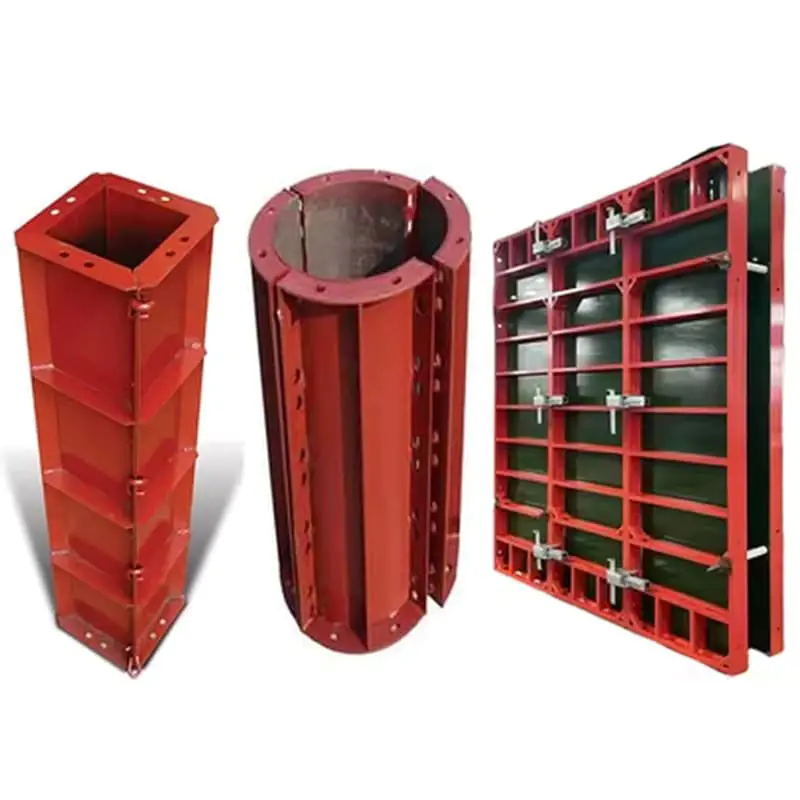

Falzsaluzat

Az acél falzsaluzat panelek moduláris egységek, amelyeket függőleges betonfalak öntésére terveztek. A szabványos panelméretek jellemzően 600 × 900 mm-től 900 × 1800 mm-ig terjednek, és olyan kombinációkban szerelhetők össze, amelyek bármilyen falmagassághoz vagy -hosszhoz illeszkednek. Széles körben használják lakótornyokban, kereskedelmi épületekben, támfalakban, alagutakban és földalatti pincékben.

Oszlop zsaluzat

A rögzített vagy állítható konfigurációkban kapható acél oszlopzsaluzat négyzet, téglalap vagy kör alakú oszlopokat hoz létre, amelyek keresztmetszete egységes. Az állítható rendszerek egyetlen panelkészletből számos oszlopméretet lefednek, csökkentve ezzel a többszintes projektek felszerelési készletét.

Födém és gerenda zsaluzat

A födémzsaluzat vízszintes acél fedélzeti panelekből áll, amelyeket állítható acéltámaszok támogatnak. A támasz magassága pontosan beállítható a padlótól a padlóig terjedő magassághoz, és a paneleket minden egymást követő padlószintnél eltávolítják és visszaállítják. Tiszta fesztávú ipari födémeknél vagy hídfödémeknél az acéllemez zsaluzat elhajlás nélkül támogatja a teljes betonöntési súlyt.

Egyoldalas fal zsaluzat

Akkor használatos, ha a fal egyik oldalához való hozzáférés korlátozott – egy meglévő szerkezettel vagy egy kiásott felülettel szemben – egyoldali acél zsaluzat átrögzül a födémen vagy a lábazaton, és csak egy irányból áll ellen a teljes betonnyomásnak. Ez a rendszer gyakori a pinceépítésnél és az infrastruktúra átalakításánál.

Alagút és körzsaluzat

Az íves acélpanelek meghatározott sugarú alagútburkolatokhoz, körkörös oszlopokhoz és építészeti íves falakhoz gyárthatók. A merev acélprofilok megtartják sugarukat öntési nyomás alatt, így sima belső felületeket eredményeznek, amelyek minimális kidolgozást igényelnek.

Acélzsaluzat és előre megtervezett acélszerkezetek: természetes partnerség

Az acélzsaluzat nem létezik elszigetelten – gyakran használják olyan épületek építésénél, amelyek maguk is acélból épültek. Tiszta fesztávú acélszerkezeti műhelyek and Előre megtervezett raktárépületek gyakran tartalmaznak betonalapokat, födémeket és teherhordó magokat, amelyek az építési szakaszban acélzsaluzatot igényelnek.

Miért fontos ez a kapcsolat a projekttervezésben?

• Az előre megtervezett raktárépület alapjait nagy pontosságú acélzsaluzattal kell önteni, hogy elérjék a szerkezeti acélváz által megkövetelt horgonycsavarok helyzetét – minden méretbeli hiba közvetlenül átterjed a rosszul beállított elsődleges keretekre.
• A tiszta fesztávolságú műhelytervek kiküszöbölik a belső oszlopokat, ezért az acél tetőrendszert alátámasztó betonfalakat és pilasztereket a pontos magassági és beállítási tűrések szerint kell kialakítani – ez a feladat, ahol az acélfalzsaluzás kiváló.
• Az acélzsaluzat moduláris, újrafelhasználható jellege összhangban van az előre megtervezett épületek mögötti hatékonysági filozófiával: szabványosított alkatrészek, gyors telepítés és minimális helyszíni hulladék.

Ha egy beszállító szerkezeti acélrendszereket és kompatibilis acélzsaluzási megoldásokat is kínál, az leegyszerűsíti a beszerzést, leegyszerűsíti a mérnöki koordinációt, és csökkenti a projekt beton- és acélfázisai közötti interfészhibák kockázatát.

Hogyan válasszuk ki a megfelelő acélzsaluzati rendszert

A megfelelő acél zsaluzat kiválasztása magában foglalja a rendszer specifikációinak és a projekt változóinak összehangolását. Vegye figyelembe a következő döntési kritériumokat:

1. Beton öntési nyomás: Számítsa ki a várható oldalnyomást az öntési sebesség, a betonegység tömege és az elem magassága alapján. Válassza ki az ezt az értéket meghaladó panel- és hajtórúd-specifikációt megfelelő biztonsági tényezővel.
2. Szerkezeti geometria: A falak, oszlopok, födémek és ívelt elemek mindegyike eltérő panelkonfigurációt igényel. Győződjön meg arról, hogy a kiválasztott rendszer kombinálható és kiterjeszthető a projekt összes szerkezeti típusára.
3. Újrahasználati cél: Becsülje meg az öntési ciklusok számát a projektben. Ha a rendszert több mint 50 alkalommal használják, akkor a tűzihorganyzott vagy porszórt felületkezeléssel ellátott, nagy teherbírású acélpanelek minimálisra csökkentik a karbantartási költségeket.
4. Felületminőségi követelmény: A szabaddá vált építészeti beton sima, leválasztószerrel kompatibilis acélfelületet igényel. A szabványos szerkezeti beton elviseli a kisebb felületi hibákat.
5. Helyszíni kezelő berendezések: A nehéz acél bandaformák daru alátámasztást igényelnek. A daruval nem rendelkező telephelyeken praktikus alternatívát kínálnak a könnyebb, moduláris kézi készletű panelek vagy az acélkereteket rétegelt lemez homlokzattal kombináló acéllemezes rendszerek.
6. Szállítói támogatás: Egy megbízható szállítónak elrendezési rajzokat, csatlakozási részleteket és műszaki számításokat kell benyújtania a szállítás előtt – ezzel csökkentve a helyszíni problémamegoldási és telepítési hibákat.

Karbantartás és hosszú élettartam: Hozza ki a legtöbbet az acélzsaluzatból

Az acélzsaluzat tőkebefektetés. A megfelelő karbantartási rutin mellett a minőségbiztosítási rendszer évtizedekig produktív maradhat. A legfontosabb gyakorlatok a következők:

• Tisztítsa meg minden használat után: Távolítsa el a betonmaradványokat a panel felületeiről és a keret széleiről, mielőtt megkeményedne. A megkeményedett beton egyenetlen felületeket hoz létre, amelyek a következő öntéskor hézagszivárgást okoznak.
• Minden kiöntés előtt vigyen fel leválasztószert: A vékony, egyenletes bevonatú formaleválasztó olaj csökkenti a tapadást az acélfelület és a beton között, védi a felületet, és gyorsabbá teszi a csupaszítást.
• A bevonatok ellenőrzése és javítása: A repedezett festék vagy a sérült horganyzás az alapacélt korróziónak teszi ki. A sérült területeket azonnal javítsa ki, különösen tengerparti vagy magas páratartalmú környezetben.
• Tárolja a paneleket laposan és fedetten: Rakja egymásra a paneleket vízszintes talajon, távol a nedvességtől és a közvetlen időjárási hatásoktól, hogy megakadályozza a keretelemek és az előlapok elhajlását.
• Ellenőrizze a csatlakozókat és a kötéseket: Az ékcsapok, lapos kötések és bilincsek ismétlődő terhelési ciklusokat tapasztalnak. Vizsgálja meg, hogy nincs-e deformáció vagy repedés, és cserélje ki a kopott alkatrészeket, mielőtt azok veszélyeztetik a hézag épségét.

Az ilyen szintű ellátásban részesülő zsaluzat rutinszerűen eléri 200 újrahasználati ciklus , amely a kezdeti beruházást nagyon sok öntésre osztja, és olyan használati költséget biztosít, amelyhez egyetlen egyszer használatos farendszer sem tud hozzáállni.

Összegzés: Az acélzsaluzat a modern betonépítés mérnöki alapja

Az állítható sapkás zsaluzattól a változó oszlopméretekhez a szivárgásmentes falrendszerekig a víztartó szerkezetekhez az acélzsaluzat biztosítja azt a pontosságot, szilárdságot és újrafelhasználhatóságot, amelyet a betonépítés nagy méretekben megkövetel. Az előre megtervezett raktárépületekkel és az átlátszó fesztávú acélszerkezetekkel való kompatibilitása logikus választássá teszi, amikor a betonnak és a szerkezeti acélnak milliméteres tűréshatárig együtt kell működnie.

Akár sokemeletes lakótornyot, akár előre megtervezett ipari létesítményt, akár nagy infrastrukturális projektet tervez, a megfelelő acélzsaluzat-rendszer csökkenti az anyagpazarlást, felgyorsítja az öntési ciklusokat, és minimális kármentesítést igénylő felületkezelést biztosít. A mérnöki támogatással, egyedi gyártási képességgel és bizonyított projektreferenciákkal rendelkező beszállító kiválasztása az egyetlen legfontosabb lépés az eredmény elérése felé.
