Betonfal zsaluzat: típusok, tervezés, költségek és bevált gyakorlatok vállalkozók számára

Egy 3 méter magas betonfal egyoldali öntéssel az egyik leggyorsabb módja a projekt ütemezésének, ha a zsalurendszer nem megfelelő. A zsaluzatnak ellenállnia kell a friss oldalirányú nyomásnak, tisztán kell tartani a falfelületet, és gyorsan le kell csíkozni a következő öntéshez. A sima ciklus és a beragadt ciklus közötti különbség gyakran ugyanazon tényezőkön múlik: a panel merevsége, a kötések távolsága, és az, hogy a rendszer mennyire kezeli az újrahasználatot. Ez az útmutató végigvezeti a betonfal zsaluzatát olyan praktikus szögekből, ahol az acélrendszerek élnek.

Mit kell tennie a betonfal zsaluzatának

A betonfal zsaluzat egy ideiglenes forma, amely a nedves betont a helyén tartja, továbbra is megkeményedik. Függőleges fal esetén az öntőforma formapanelekből, bordákból (vízszintes merevítőkből), kötőelemekből vagy átmenőcsavarokból, valamint merevítésből áll, amely oldalirányú nyomást ad át a talajra vagy az előző öntésre. A szerelvénynek tartalmaznia kell a műanyag betont látható elhajlás nélkül, és kikeményedés után tisztán el kell engedni.

Az alapvető teljesítménykritériumok tömöríthetők:

• Beton oldalirányú nyomásállóság — 2,4 m-es felvonók 60 kPa körüli nyomást tudnak kifejteni a nyomtatványokon; a rendszereket töltési sebességük, hőmérsékletük és adalékanyag-hatásuk alapján kell minősíteni.
• Kötő- és merevítő rács geometriája — a térköz pont meg, hogy a falfelület megfelel-e a síksági határértékeknek; Az általános tűréshatárok 3 mm 1 m-ben szabadon álló betonnál.
• Felületi minőség — a panel anyaga, a leválasztó anyag és a belső varratok közvetlenül befolyásolják a buglyukat a kötőlyukak megjelenését.

Főbb tervezési tényezők: terhelés, felület és újrahasználat

A falzsaluzat tervezése több, mint nehezebb panelek kiválasztása. A betonkeverés és öntési logisztika szabályozza a kötésmintákat és a panel vastagságát. Gyakori hiba, hogy figyelmen kívül hagyják az oldalsó nyomás csökkenését nagy hatótávolságú vízcsökkentők vagy lassabb töltési sebességek használatakor. A zsaluzat tervezőjének szüksége van az öntési sebességre, a beton hőmérsékletére és a süllyedésre a maximális nyomás kiszámításához. Ez a szám adja meg a faltávolságot és a kötözőkapacitást.

Hasznos referencia tartományok az előzetes tervezéshez:

• Nyakkendő távolság — vízszintes távolság általában 600–900 mm; a függőleges távolság a fal merevségétől és nyomásától függ.
• Elhajlási határ — L/360 jellemző a szabad falakra; építészeti beton esetén L/500 szükséges lehet.
• Minimális panelvastagság — acéllemez 3–6 mm a támasztávolságtól függően; A 18 mm-es rétegelt lemez elterjedt a kompozit rendszerekben.

Acélzsaluzat vs. fa és alumínium

A falzsaluzat anyagának kiválasztása azt jelenti, hogy az első ciklusokkal, a tömeggel és a kikészítéssel szemben keresi. A rétegelt lemez kezdeti költsége alacsony, de hatására gyorsan elveszíti alakját; az alumínium könnyű, de nagy nyomás alatt deformálódik, ha csak nincs erősen merevítve; az acélnak nagyobb a fogantyú súlya, de több száz öntést is bír. Az alábbi táblázat összefoglalja a tipikus helyszíni feltételeket.

Mert ismétlődő fali öntések , az acélpanelek gyorsan túlszárnyalják a fát a felhasználásonkénti költségen. Egyszeri szigetelt falak esetén a rétegelt lemez súlyos mobilizálásának lehet értelme. A kritikus döntést nem az, hogy „melyik a legjobb”, hanem, hogy „hányszor azt újra felhasználja a munkaköri mentés előtt”.

Gyakorlati beszerelési és öntési tippek

Még egy jól megtervezett zsalukészlet is meghibásodik, ha a terepi eljárások figyelmen kívül hagyják az elrendezést. Íme a telepítési részletek, amelyek elválasztják a jó fali öntést a szivárgó, rosszul beállított faltól:

1. Tisztítsa meg és olajozza be a paneleket összeszerelés előtt — a betonmaradványok eltávolítása a felületi hibákat és felgyorsítja a csupaszítást.
2. Használja a megfelelő kötéstávolságot — az anyagtakarékos kötések kiszélesítése a falak kidudorodását okozza.
3. Az ékeket és csavarokat egyenletesen húzza meg — egy teljesen fordulatnyi eltérés a kötések között látható dudort eredményezhet.
4. Rögzítse a falat mindkét tengelyben — A szivattyúvezeték oldalirányú vibrációja még statikus betonnyomás esetén is tudja járni a paneleket.
5. Helyezzen betont ellenőrzött felvonókba — a túl gyorsan kiöntött 3 m-es fal a csúcsnyomást az aljánál hozza létre, nem a tetején.

Mert a szabványos panelmagasságnál magasabb falakat mászó vagy daruval emelt rendszerbe kell kötni. A jó munkaállvány csökkenti a kiöntési kockázatot is, és a zsaluzat merevítését gyakran a panelmodulhoz illeszkedő állványrendszer támogatja.

Ringlock állványrendszer nehézipari és hídprojektekhez Ez a moduláris gyűrűs zárrendszer kalapáccsal meghajtott csatlakozót és Q345B acélt használ, ami gyorsabb beállítást és hosszú távú korrózióállóságot kínál. Nagy teherbírása alkalmas komplex infrastruktúrára és nagyméretű építkezésekre, ahol a megbízható támogatás kritikus. Termék megtekintése →

Életciklus-költség: Miért nyer az acél az ismétlődő falakon?

A zsaluzat négyzetméterára rossz mutató, csak nem tartalmazza az újrahasználatot. Egy szabványos acél falforma rendszeres karbantartással 300-szor vagy többször is megmunkálható, míg egy jó rétegelt lemez gyakran 30 használat után készül el. Ha a szerződése 20 egyforma szintes, akkor az acélrendszer magasabb első költségét több ezer négyzetméterre osztja. Az alábbi táblázat szemlélteti, hogyan csökkennek a járulékos költségek a ciklusokkal.

Egy tipikus, 12 padlófalú lakástoronynál az acél zsaluzatcsomag előre 30-50%-kal többe kerülhet, mint egy farendszer, de 15 használat után a halmozott költség alacsonyabb. A 30 felhasználáson túl az acélrendszer általában megtérül, és megtakarításokat eredményez a projekt hátralévő részében. Ez az oka annak, hogy a falzsaluzatot általában acélként adják meg többszintes lakó-, kórházi és szállodai projekteknél, ahol a falak elrendezése ismétlődik.

Acél falzsaluzó rendszer ismétlődő többszintes építkezéshez Szabványos moduláris acélzsaluzat betonfalakhoz, szivárgásmentes illesztésekkel a sima felületek érdekében. Több cikluson keresztüli újrafelhasználása csökkenti a felhasználási költséget, így okos választás a tornyok és az ismétlődő falelrendezésű projektek számára. Termék megtekintése →

Egyedi megoldások komplex falgeometriához

Nem minden fal lapos. Szeizmikus hézagok, íves pincefalak, kúpos támfalak és beágyazott acélfalak olyan zsaluzatot igényelnek, amely nem szabványos profilt követ. Ilyen esetekben a moduláris szabványos panelkészlet soktöltőanyagot és csúnya betonfelületet biztosít túl. A házon belüli acélvágással és hegesztéssel foglalkozó gyártó egyedi panelt építhet CAD-elrendezésből, korrigálja a lemezvastagságot a nyomáshoz, és emelőfüleket ad a tényleges egyensúlyi ponthoz.

Mert magas önt, ahol a fal folyamatos a magasságban, a mászózsaluzás időt takarít meg a daru számára, mert az előző liftbe öntött síneken mászik. Ez gyakori a hídpilléreken, a liftmagokon és a sokemeletes nyírófalakon. A mászórendszerek ugyanolyan figyelmet igényelnek a rögzítési horgonyokra és a hidraulikus szinkronizálásra, mint a szabványos falformák, de felére csökkentik a daruciklusokat.

Hidraulikus önmászó zsaluzat magas emelkedésű függőleges szerkezetekhez Ez a mászó többszintű biztonsági platformot és hidraulikus mechanizmust foglal magában, hogy daru támogatása nélkül mozogjon. Alkalmas magas magokhoz, hídtorny és tárolótartály, javítja a ciklus sebességéhez, majd csökkenti a daruk függőségét és a magas tengerszint feletti magasság kockázatát. Termék megtekintése →

Együttműködés egy speciális zsalugyártóval

A gyártó esetén fontos, mint a zsalutípus kiválasztása. Olyan partner van szüksége, aki el tudja olvasni a szerkezeti rajzokat, olyan panelelrendezést javasol, amely minimalizálja a kötéseket, és a daruk kapacitásának megfelelő terméket szállít. Ha gyártó a gyártó országán kívül található, meg kell tudni, hogy az interfész részletei, az ékméretek és a rögzítő hardver szabványosak, így később beszerezhető a csere.

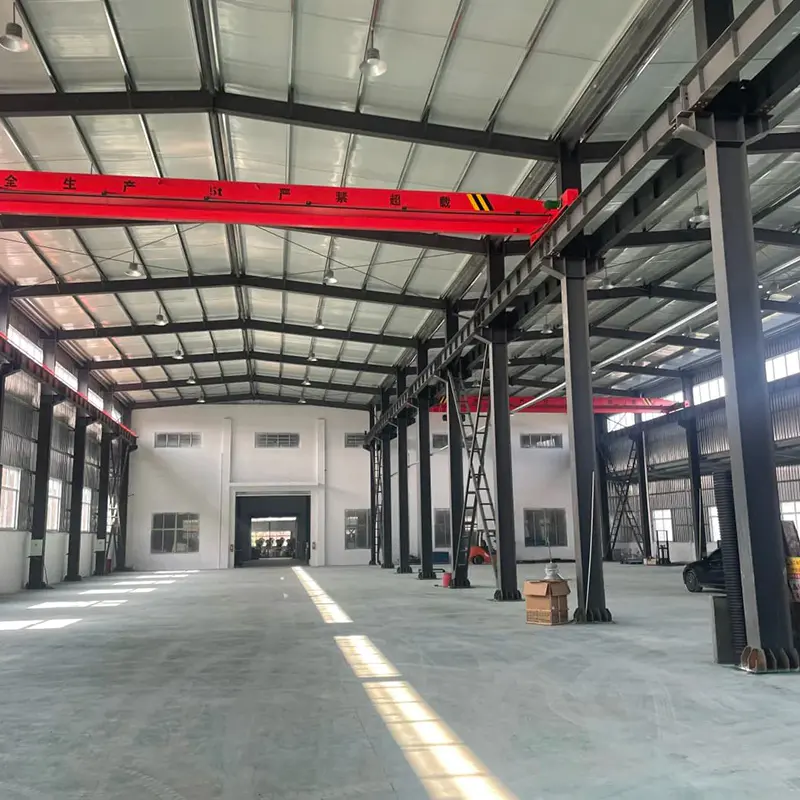

A Hyson több mint 15 éve készít egyedi acélzsaluzatokat út-, híd- és építési projektekhez. 15 000 m²-es műhely egy fedél alatt történt a lézervágást, hajlítást és hitelesített hegesztést. Az ügyfelek, akik vannak nagy EPC vállalkozók zsaluzásnak és acél zsalurendszerek teljes ciklus támogatásával. Az öntési ütemtervhez illeszkedő falzsaluzat elrendezéséhez, kapcsolat kapcsolatot a Hyson mérnökivel rajzaival és betonkeverék adataival.
